این مقاله دنباله مقاله فیلتر cpp است
⚙️استانداردهای بین‌المللی فیلتر CPP ( سی پی پی ) و اهمیت آن‌ها در صنایع حساس
یکی از مهم‌ترین معیارهای انتخاب فیلتر cpp ( فیلتر سی پی پی ) در پروژه‌های صنعتی، توجه به استانداردهای تولید و کنترل کیفیت است. در بسیاری از صنایع، صرفاً توانایی حذف ذرات معلق کافی نیست، بلکه لازم است فیلتر از نظر ایمنی مواد اولیه، کیفیت ساخت، قابلیت اطمینان و سازگاری با سیالات مختلف نیز مورد تأیید استانداردهای بین‌المللی باشد.
در صنایع غذایی و آشامیدنی، معمولاً از فیلترهایی استفاده می‌شود که مواد اولیه آن‌ها با الزامات تماس با مواد غذایی سازگار باشد. در صنایع داروسازی و زیست‌فناوری نیز علاوه بر کیفیت فیلتراسیون، عواملی مانند خلوص مواد اولیه، عدم آزادسازی ذرات، پایداری شیمیایی و قابلیت استریل‌سازی اهمیت ویژه‌ای دارند.
از سوی دیگر، بسیاری از تولیدکنندگان معتبر، عملکرد کارتریج‌های خود را با آزمون‌هایی مانند راندمان حذف ذرات، افت فشار اولیه، ظرفیت نگهداری آلودگی، مقاومت مکانیکی و مقاومت شیمیایی ارزیابی می‌کنند. وجود این آزمون‌ها به مهندسان کمک می‌کند تا بتوانند عملکرد فیلتر را در شرایط واقعی بهره‌برداری پیش‌بینی کرده و مناسب‌ترین گزینه را انتخاب کنند.
در پروژه‌های بزرگ تصفیه آب، مستندسازی مشخصات فنی، قابلیت رهگیری محصول، کنترل کیفیت تولید و ارائه گزارش‌های آزمون، از معیارهای مهم انتخاب تأمین‌کننده تجهیزات محسوب می‌شود.
🔬 تفاوت فیلتراسیون Nominal و Absolute در فیلترهای کارتریجی
یکی از مباحث تخصصی که مهندسان تصفیه آب هنگام انتخاب فیلتر cpp ( فیلتر سی پی پی ) با آن روبه‌رو می‌شوند، تفاوت بین Nominal Filtration و Absolute Filtration است. آشنایی با این دو مفهوم نقش مهمی در انتخاب صحیح کارتریج دارد.
🔹 فیلتراسیون Nominal
در این نوع فیلتراسیون، فیلتر بخش عمده‌ای از ذرات با اندازه مشخص را حذف می‌کند، اما حذف همه ذرات هم‌اندازه تضمین نمی‌شود. به همین دلیل، فیلترهای Nominal بیشتر در مراحل پیش‌تصفیه و حذف ذرات درشت یا متوسط استفاده می‌شوند.
مزایای این نوع فیلتر عبارت‌اند از:
- قیمت اقتصادی‌تر
- ظرفیت بالای جذب ذرات
- افت فشار کمتر
- مناسب برای پیش‌تصفیه سیستم‌های صنعتی
🔹 فیلتراسیون Absolute
در فیلترهای Absolute، ساختار مدیا به‌گونه‌ای طراحی شده است که تقریباً تمام ذرات بزرگ‌تر از اندازه اسمی تعیین‌شده حذف می‌شوند. این نوع فیلترها معمولاً در فرآیندهایی استفاده می‌شوند که کیفیت آب یا سیال از اهمیت بسیار بالایی برخوردار است.
نمونه‌هایی از کاربرد فیلترهای Absolute عبارت‌اند از:
- تولید آب دارویی
- صنایع میکروالکترونیک
- صنایع نیمه‌هادی
- تولید آب فوق خالص
- صنایع بیوتکنولوژی
در عمل، انتخاب بین Nominal و Absolute به کیفیت آب خام، حساسیت تجهیزات پایین‌دست، هزینه‌های بهره‌برداری و الزامات فرآیند بستگی دارد.
📊 عوامل مؤثر بر افت فشار (Pressure Drop) در فیلتر CPP
افت فشار یکی از مهم‌ترین شاخص‌های عملکرد CPP Filter محسوب می‌شود. هرچه اختلاف فشار دو طرف فیلتر بیشتر شود، نشان‌دهنده تجمع تدریجی ذرات در ساختار مدیای فیلتر است.
افت فشار تحت تأثیر عوامل مختلفی قرار دارد که مهم‌ترین آن‌ها عبارت‌اند از:
✅ اندازه منافذ مدیا
هرچه دقت میکرونی کمتر باشد، منافذ ریزتر بوده و مقاومت بیشتری در برابر عبور جریان ایجاد می‌شود.
✅ میزان ذرات معلق آب
آبی که کدورت بالاتری دارد، موجب پر شدن سریع‌تر منافذ فیلتر شده و افت فشار را افزایش می‌دهد.
✅ دبی عبوری
افزایش بیش از حد دبی باعث افزایش سرعت عبور آب از میان مدیا شده و اختلاف فشار را بیشتر می‌کند.
✅ دمای سیال
تغییر دما بر ویسکوزیته سیال اثر می‌گذارد و می‌تواند مقدار افت فشار را تغییر دهد.
✅ سطح مؤثر فیلتراسیون
یکی از مزایای ساختار پلیسه‌ای فیلتر cpp افزایش سطح تماس است. این ویژگی باعث می‌شود افت فشار اولیه نسبت به بسیاری از فیلترهای عمقی کمتر باشد.
اهمیت پایش افت فشار
در سیستم‌های صنعتی، اختلاف فشار معمولاً توسط گیج‌های نصب‌شده قبل و بعد از هوزینگ اندازه‌گیری می‌شود. هنگامی که این اختلاف به مقدار تعیین‌شده توسط سازنده برسد، زمان تعویض کارتریج فرا رسیده است. تعویض به‌موقع فیلتر باعث کاهش مصرف انرژی، جلوگیری از آسیب به پمپ‌ها و حفظ کیفیت آب خروجی می‌شود.
🧪 شاخص SDI و ارتباط آن با عملکرد فیلترهای CPP
یکی از مهم‌ترین پارامترهایی که پیش از ورود آب به سیستم اسمز معکوس اندازه‌گیری می‌شود، شاخص چگالی رسوب (Silt Density Index یا SDI) است. این شاخص نشان می‌دهد که آب خام تا چه اندازه مستعد ایجاد رسوب و گرفتگی روی ممبران‌های RO است.
اگر مقدار SDI بالا باشد، ذرات معلق و مواد کلوئیدی موجود در آب می‌توانند در مدت کوتاهی منافذ ممبران را مسدود کرده و باعث کاهش تولید آب، افزایش افت فشار و بالا رفتن هزینه‌های بهره‌برداری شوند.
در این شرایط، استفاده از فیلتر cpp ( سی پی پی ) با دقت میکرونی مناسب، نقش مهمی در کاهش مقدار SDI و محافظت از ممبران‌ها ایفا می‌کند. انتخاب صحیح دقت فیلتر و طراحی مناسب مرحله پیش‌تصفیه، یکی از عوامل کلیدی در افزایش عمر ممبران‌های اسمز معکوس و کاهش دفعات شست‌وشوی شیمیایی (CIP) است.
🧬 مقایسه فیلتر CPP با فیلترهای PES، PTFE، Nylon و Glass Fiber
در صنایع مختلف، انتخاب نوع مدیای فیلتراسیون تنها بر اساس اندازه منافذ انجام نمی‌شود، بلکه عواملی مانند سازگاری شیمیایی، مقاومت حرارتی، فشار کاری، نوع آلاینده‌ها و کیفیت نهایی سیال نیز در این انتخاب نقش اساسی دارند. به همین دلیل، مهندسان فرآیند علاوه بر فیلتر cpp، از فیلترهایی با مدیاهای مختلف نیز استفاده می‌کنند که هر کدام برای شرایط خاصی طراحی شده‌اند.
🔹 فیلتر پلی‌پروپیلن پلیسه‌ای (CPP)
مدیای پلی‌پروپیلن به دلیل مقاومت مناسب در برابر بسیاری از اسیدها، بازها و محلول‌های نمکی، یکی از پرکاربردترین مواد در صنعت تصفیه آب است. این فیلترها فاقد چسب و مواد افزودنی هستند و به دلیل ساختار پلیسه‌ای، سطح فیلتراسیون بالایی دارند. از این رو، در پیش‌تصفیه سیستم‌های اسمز معکوس، صنایع غذایی، نوشیدنی و آب صنعتی کاربرد گسترده‌ای پیدا کرده‌اند.
🔹 فیلتر PES (Polyethersulfone)
فیلترهای PES بیشتر در صنایع داروسازی، تولید آب تزریقی، بیوتکنولوژی و صنایع پزشکی استفاده می‌شوند. این مدیا دارای آب‌دوستی طبیعی است و افت فشار بسیار کمی ایجاد می‌کند. همچنین برای حذف ذرات بسیار ریز و برخی میکروارگانیسم‌ها عملکرد مناسبی دارد. با این حال، هزینه تهیه آن معمولاً بیشتر از فیلترهای پلی‌پروپیلنی است.
🔹 فیلتر PTFE (Polytetrafluoroethylene)
مدیای PTFE به دلیل مقاومت شیمیایی و حرارتی بسیار بالا، در محیط‌های بسیار خورنده، حلال‌های قوی و گازهای صنعتی کاربرد دارد. این نوع فیلتر در صنایع شیمیایی خاص، صنایع نیمه‌هادی و برخی فرآیندهای حساس مورد استفاده قرار می‌گیرد. در مقایسه با فیلتر CPP، قیمت بالاتر و کاربرد تخصصی‌تری دارد.
🔹 فیلتر Nylon
مدیای نایلون دارای مقاومت مکانیکی مناسب و سازگاری خوب با بسیاری از حلال‌های آلی است. این فیلترها در صنایع رنگ، رزین، جوهر، مواد شیمیایی و برخی فرآیندهای آزمایشگاهی کاربرد دارند. با این حال، مقاومت آن‌ها در برابر برخی اسیدهای قوی کمتر از PTFE یا پلی‌پروپیلن است.
🔹 فیلتر Glass Fiber
مدیای الیاف شیشه معمولاً برای پیش‌فیلتراسیون، حذف ذرات درشت و افزایش ظرفیت نگهداری آلودگی به کار می‌رود. این فیلترها به‌ویژه در فرآیندهایی که حجم زیادی از ذرات معلق وجود دارد، عملکرد مطلوبی دارند، اما برای تماس مستقیم با آب آشامیدنی یا کاربردهای دارویی معمولاً انتخاب اول نیستند.
در مجموع، اگر هدف اصلی حذف ذرات معلق در سامانه‌های تصفیه آب، حفاظت از ممبران‌های RO و دستیابی به عملکرد پایدار باشد، فیلتر cpp به دلیل تعادل مناسب میان قیمت، راندمان و طول عمر، یکی از بهترین گزینه‌های موجود است.
📐 چگونه فیلتر CPP مناسب را برای پروژه خود انتخاب کنیم؟
انتخاب یک فیلتر cpp مناسب، نیازمند بررسی دقیق شرایط فرآیندی و مشخصات آب ورودی است. انتخاب صرف بر اساس اندازه میکرون یا قیمت، می‌تواند موجب کاهش راندمان سیستم و افزایش هزینه‌های بهره‌برداری شود.
در نخستین گام، باید کیفیت آب خام بررسی شود. پارامترهایی مانند کدورت، غلظت ذرات معلق، شاخص SDI، میزان آهن، منگنز و مواد آلی می‌توانند بر انتخاب نوع فیلتر تأثیر بگذارند. هرچه بار آلودگی آب بیشتر باشد، استفاده از مراحل پیش‌تصفیه مناسب اهمیت بیشتری پیدا می‌کند.
در مرحله بعد، شرایط بهره‌برداری شامل دبی طراحی، فشار کاری، دمای سیال و نوع کاربرد باید ارزیابی شود. برای مثال، در سیستم‌های با دبی بالا، استفاده از کارتریج‌هایی با سطح فیلتراسیون بیشتر می‌تواند افت فشار را کاهش داده و عمر مفید فیلتر را افزایش دهد.
جنس مدیا نیز یکی از عوامل مهم است. اگر سیال حاوی مواد خورنده باشد، باید مقاومت شیمیایی مدیا بررسی شود. در بسیاری از پروژه‌های تصفیه آب صنعتی، پلی‌پروپیلن به دلیل سازگاری مناسب با آب و بسیاری از محلول‌های شیمیایی، انتخابی مطمئن به شمار می‌رود.
همچنین ابعاد کارتریج، نوع اتصال، قطر خارجی، طول فیلتر و سازگاری آن با هوزینگ از دیگر مواردی است که باید پیش از خرید مورد توجه قرار گیرد. انتخاب نادرست این مشخصات می‌تواند موجب نشتی، کاهش راندمان و افزایش هزینه‌های تعمیرات شود.
⚠️ رایج‌ترین اشتباهات در استفاده از فیلترهای کارتریجی و راهکارهای پیشگیری
با وجود سادگی ظاهری فیلترهای کارتریجی، برخی خطاهای رایج در انتخاب و بهره‌برداری می‌تواند عملکرد کل سیستم تصفیه را تحت تأثیر قرار دهد.
یکی از رایج‌ترین اشتباهات، انتخاب دقت میکرونی نامناسب است. استفاده از فیلتر بسیار ریز برای آب با کدورت بالا، باعث گرفتگی سریع و افزایش افت فشار می‌شود. در مقابل، انتخاب فیلتر با منافذ بزرگ‌تر از نیاز سیستم، ممکن است از تجهیزات حساس پایین‌دست به‌خوبی محافظت نکند.
اشتباه دیگر، تعویض دیرهنگام کارتریج است. ادامه کار با فیلتر اشباع‌شده، علاوه بر کاهش دبی و افزایش مصرف انرژی، می‌تواند فشار مضاعفی به پمپ‌ها و تجهیزات پایین‌دست وارد کند.
عدم توجه به کیفیت هوزینگ، نصب نادرست اورینگ‌ها، استفاده از کارتریج‌های غیراستاندارد و نادیده گرفتن برنامه پایش اختلاف فشار نیز از دیگر عواملی هستند که می‌توانند موجب کاهش راندمان فیلتراسیون شوند.
به همین دلیل، اجرای برنامه منظم بازرسی، ثبت اختلاف فشار، کنترل کیفیت آب ورودی و استفاده از قطعات استاندارد، نقش مهمی در افزایش طول عمر سیستم دارد.
🚀 فناوری‌های نوین در طراحی فیلترهای CPP و آینده صنعت فیلتراسیون
صنعت فیلتراسیون در سال‌های اخیر پیشرفت چشمگیری داشته است و تولیدکنندگان معتبر جهان همواره در تلاش هستند تا با توسعه مواد اولیه، طراحی مدیا و روش‌های ساخت، عملکرد فیلترهای کارتریجی را بهبود دهند. نسل جدید فیلتر cpp تنها یک کارتریج ساده برای حذف ذرات معلق نیست، بلکه محصولی مهندسی‌شده است که با بهره‌گیری از فناوری‌های پیشرفته، راندمان فیلتراسیون، طول عمر و پایداری عملکرد را به میزان قابل توجهی افزایش می‌دهد.
یکی از مهم‌ترین نوآوری‌ها، استفاده از مدیاهای چندلایه (Multi-Layer Pleated Media) است. در این فناوری، مدیا از چند لایه با تخلخل‌های متفاوت تشکیل می‌شود. لایه‌های بیرونی وظیفه حذف ذرات درشت را بر عهده دارند، در حالی که لایه‌های داخلی ذرات ریزتر را جذب می‌کنند. این ساختار باعث توزیع یکنواخت آلودگی در تمام ضخامت مدیا شده و ظرفیت نگهداری ذرات را افزایش می‌دهد.
فناوری دیگر، استفاده از نانوالیاف (Nanofiber Media) است. این الیاف با قطر بسیار کم، شبکه‌ای متراکم و یکنواخت ایجاد می‌کنند که امکان حذف ذرات بسیار ریز را بدون افزایش شدید افت فشار فراهم می‌سازد. هرچند استفاده از نانوالیاف هنوز بیشتر در کاربردهای تخصصی رایج است، اما انتظار می‌رود در سال‌های آینده نقش پررنگ‌تری در صنعت تصفیه آب پیدا کند.
همچنین روش‌های پیشرفته اتصال لایه‌های مدیا، بهبود طراحی پلیسه‌ها و بهینه‌سازی هندسه هسته مرکزی، موجب افزایش مقاومت مکانیکی و توزیع بهتر جریان آب شده‌اند. این پیشرفت‌ها سبب می‌شوند CPP Filter بتواند در شرایط کاری دشوار، عملکردی پایدار و قابل اعتماد ارائه دهد.
🤖 نقش پایش هوشمند و دیجیتال در مدیریت فیلترهای کارتریجی
یکی از روندهای مهم در صنعت تصفیه آب، استفاده از سامانه‌های پایش هوشمند برای مدیریت تجهیزات فیلتراسیون است. در گذشته، زمان تعویض کارتریج‌ها معمولاً بر اساس تجربه اپراتور یا برنامه زمانی ثابت تعیین می‌شد؛ اما امروزه بسیاری از واحدهای صنعتی از حسگرها و سامانه‌های پایش آنلاین برای ارزیابی وضعیت فیلترها استفاده می‌کنند.
این سامانه‌ها با اندازه‌گیری مداوم اختلاف فشار، دبی عبوری، دمای سیال و کیفیت آب، اطلاعات ارزشمندی در اختیار بهره‌برداران قرار می‌دهند. تحلیل این داده‌ها امکان پیش‌بینی زمان مناسب تعویض فیلتر cpp را فراهم می‌کند و از تعویض زودهنگام یا دیرهنگام کارتریج جلوگیری می‌نماید.
در پروژه‌های بزرگ، اتصال این اطلاعات به سامانه‌های مدیریت نگهداری و تعمیرات (CMMS) یا سیستم‌های کنترل صنعتی، موجب کاهش توقف‌های ناخواسته، بهینه‌سازی مصرف قطعات یدکی و افزایش قابلیت اطمینان کل فرآیند می‌شود. این رویکرد که با عنوان نگهداری پیش‌بینانه (Predictive Maintenance) شناخته می‌شود، به‌تدریج جایگزین روش‌های سنتی نگهداری خواهد شد.
🌱 ملاحظات زیست‌محیطی و مدیریت کارتریج‌های مصرف‌شده
با افزایش استفاده از فیلترهای کارتریجی، مدیریت صحیح کارتریج‌های مصرف‌شده اهمیت بیشتری پیدا کرده است. هرچند بسیاری از کارتریج‌های پلی‌پروپیلنی از مواد قابل بازیافت تولید می‌شوند، اما امکان بازیافت آن‌ها به نوع آلاینده جذب‌شده و قوانین زیست‌محیطی هر کشور بستگی دارد.
در صورتی که فیلتر تنها برای حذف ذرات معدنی یا رسوبات معمولی استفاده شده باشد، ممکن است بتوان آن را پس از طی فرآیندهای لازم بازیافت کرد. اما اگر کارتریج در تماس با مواد شیمیایی خطرناک، سیالات آلوده یا پسماندهای صنعتی بوده باشد، باید مطابق مقررات مدیریت پسماندهای صنعتی جمع‌آوری و دفع شود.
یکی از رویکردهای نوین در صنعت، افزایش طول عمر مفید کارتریج‌ها از طریق طراحی بهینه و استفاده از مدیاهای با ظرفیت جذب بیشتر است. این موضوع علاوه بر کاهش هزینه‌های بهره‌برداری، حجم پسماند تولیدشده را نیز کاهش می‌دهد و به توسعه پایدار کمک می‌کند.
💰 تحلیل اقتصادی انتخاب صحیح فیلتر CPP در چرخه عمر سیستم
در بسیاری از پروژه‌ها، تصمیم‌گیری تنها بر اساس قیمت اولیه فیلتر انجام می‌شود، در حالی که رویکرد مهندسی بر پایه هزینه چرخه عمر (Life Cycle Cost) است. این مفهوم بیان می‌کند که هزینه واقعی یک فیلتر، تنها قیمت خرید آن نیست؛ بلکه باید هزینه‌های نصب، تعویض، توقف تولید، مصرف انرژی، نگهداری و تأثیر آن بر عمر تجهیزات پایین‌دست نیز در نظر گرفته شود.
به‌عنوان مثال، ممکن است یک فیلتر cpp با کیفیت بالاتر، قیمت اولیه بیشتری داشته باشد؛ اما به دلیل ظرفیت نگهداری آلودگی بیشتر، افت فشار کمتر و طول عمر بالاتر، در بلندمدت هزینه‌های بهره‌برداری را کاهش دهد. همچنین محافظت بهتر از ممبران‌های RO و سایر تجهیزات حساس، از هزینه‌های سنگین تعمیر یا تعویض آن‌ها جلوگیری می‌کند.
از دیدگاه اقتصادی، انتخاب صحیح فیلتر باید بر اساس مجموع هزینه‌های چرخه عمر انجام شود، نه صرفاً قیمت خرید. این رویکرد به‌ویژه در پروژه‌های بزرگ صنعتی، تأثیر قابل توجهی بر کاهش هزینه‌های کل سیستم و افزایش بازده سرمایه‌گذاری خواهد داشت.
📐 راهنمای مهندسی انتخاب فیلتر CPP بر اساس کیفیت آب خام
یکی از اشتباهات رایج در طراحی سیستم‌های تصفیه آب، انتخاب فیلتر تنها بر اساس اندازه میکرونی یا قیمت آن است. در حالی که در طراحی حرفه‌ای، فیلتر cpp باید بر پایه مجموعه‌ای از پارامترهای فنی انتخاب شود تا بهترین عملکرد را در شرایط واقعی بهره‌برداری ارائه دهد.
۱. بررسی کدورت آب (Turbidity)
کدورت یکی از اولین پارامترهایی است که باید اندازه‌گیری شود. هرچه مقدار کدورت بیشتر باشد، بار ذرات معلق افزایش یافته و احتمال گرفتگی زودهنگام کارتریج نیز بیشتر خواهد شد.
به‌طور کلی:
- آب با کدورت پایین، امکان استفاده از فیلترهای با دقت بیشتر را فراهم می‌کند.
- آب با کدورت متوسط، معمولاً به ترکیبی از پیش‌تصفیه و فیلترهای کارتریجی نیاز دارد.
- آب با کدورت بالا، بهتر است ابتدا از فیلتر شنی، فیلتر چندلایه یا تجهیزات حذف ذرات درشت عبور کند تا عمر فیلتر کارتریجی افزایش یابد.
۲. بررسی مقدار TSS
مقدار مواد جامد معلق (Total Suspended Solids) نیز نقش مهمی در انتخاب فیلتر دارد.
افزایش TSS باعث می‌شود:
- ظرفیت نگهداری آلودگی سریع‌تر تکمیل شود.
- اختلاف فشار افزایش یابد.
- دفعات تعویض کارتریج بیشتر شود.
- هزینه بهره‌برداری افزایش پیدا کند.
در چنین شرایطی، استفاده از چند مرحله فیلتراسیون به‌صورت تدریجی، راهکار مناسبی برای افزایش راندمان سیستم است.
۳. بررسی شاخص SDI
یکی از مهم‌ترین پارامترها برای حفاظت از ممبران‌های اسمز معکوس، شاخص چگالی رسوب (SDI) است.
هرچه مقدار SDI کمتر باشد:
✅ احتمال گرفتگی ممبران کاهش پیدا می‌کند.
✅ تعداد دفعات شستشوی شیمیایی کمتر می‌شود.
✅ عمر ممبران افزایش می‌یابد.
به همین دلیل، فیلتر cpp در بسیاری از پروژه‌ها آخرین مرحله پیش‌تصفیه پیش از ورود آب به سیستم RO محسوب می‌شود.
🔬 مفهوم Beta Ratio و ارتباط آن با راندمان واقعی فیلتراسیون
یکی از مهم‌ترین شاخص‌هایی که در مقالات مهندسی فیلتراسیون مورد بررسی قرار می‌گیرد، ضریب بتا (Beta Ratio) است. این شاخص بیان می‌کند که یک فیلتر تا چه اندازه در حذف ذرات با اندازه مشخص موفق عمل می‌کند و تصویر دقیق‌تری از عملکرد واقعی فیلتر نسبت به بیان صرف اندازه میکرونی ارائه می‌دهد.
به زبان ساده، هرچه مقدار Beta Ratio برای یک اندازه ذره بیشتر باشد، راندمان حذف آن ذرات نیز بالاتر است. برای مثال، فیلتری که ضریب بتای بالاتری دارد، درصد بیشتری از ذرات هم‌اندازه را در هر بار عبور سیال حذف می‌کند.
در پروژه‌های حساس، مهندسان معمولاً علاوه بر اندازه میکرونی، به مقادیر راندمان حذف ذرات نیز توجه می‌کنند تا از عملکرد پایدار سیستم اطمینان حاصل شود. این رویکرد به‌ویژه در صنایعی مانند داروسازی، الکترونیک و تولید آب فوق خالص اهمیت زیادی دارد.
⚙️ ظرفیت نگهداری آلودگی (Dirt Holding Capacity) و تأثیر آن بر طول عمر فیلتر
یکی از ویژگی‌های مهم فیلتر cpp، ظرفیت بالای نگهداری ذرات معلق است. منظور از ظرفیت نگهداری آلودگی، میزان ذراتی است که فیلتر می‌تواند پیش از رسیدن به اختلاف فشار نهایی در خود نگه دارد.
این پارامتر به عوامل مختلفی وابسته است، از جمله:
- طراحی پلیسه‌ها
- سطح مؤثر فیلتراسیون
- جنس مدیا
- توزیع اندازه منافذ
- کیفیت آب خام
- دبی عبوری
هرچه ظرفیت نگهداری آلودگی بیشتر باشد، فاصله زمانی بین دو تعویض کارتریج افزایش یافته و هزینه‌های بهره‌برداری کاهش پیدا می‌کند.
به همین دلیل، در بسیاری از پروژه‌های صنعتی، مهندسان تنها به قیمت اولیه کارتریج توجه نمی‌کنند، بلکه ظرفیت نگهداری آلودگی را نیز در ارزیابی اقتصادی مدنظر قرار می‌دهند.
🏗️ اصول طراحی هوزینگ و تعداد کارتریج‌های موردنیاز
عملکرد مطلوب فیلترهای کارتریجی تنها به کیفیت خود فیلتر وابسته نیست؛ بلکه طراحی صحیح هوزینگ نیز نقش مهمی در راندمان سیستم دارد.
در طراحی هوزینگ باید موارد زیر بررسی شود:
توزیع یکنواخت جریان
اگر جریان آب به‌صورت یکنواخت بین تمام کارتریج‌ها تقسیم نشود، برخی فیلترها زودتر از سایرین اشباع شده و راندمان کل سیستم کاهش پیدا می‌کند.
سرعت عبور سیال
افزایش بیش از حد سرعت جریان می‌تواند موجب افزایش افت فشار و کاهش عمر مفید فیلتر شود.
تعداد کارتریج‌ها
انتخاب تعداد مناسب کارتریج بر اساس دبی طراحی، باعث کاهش بار وارد بر هر فیلتر و افزایش طول عمر آن خواهد شد.
جنس هوزینگ
در پروژه‌های صنعتی، بسته به شرایط فرآیندی، از هوزینگ‌های استنلس استیل یا مواد پلیمری مقاوم استفاده می‌شود تا دوام و مقاومت در برابر خوردگی تضمین شود.
📈 شاخص‌های کلیدی برای ارزیابی عملکرد فیلترهای CPP
برای بررسی عملکرد یک فیلتر cpp، تنها نباید به اندازه میکرونی توجه کرد. مهندسان معمولاً مجموعه‌ای از شاخص‌های فنی را در کنار یکدیگر ارزیابی می‌کنند تا تصویری کامل از عملکرد فیلتر به دست آورند. مهم‌ترین این شاخص‌ها عبارت‌اند از:
- راندمان حذف ذرات در اندازه‌های مختلف
- افت فشار اولیه و نهایی در شرایط بهره‌برداری
- ظرفیت نگهداری آلودگی پیش از رسیدن به اختلاف فشار مجاز
- دبی عبوری مجاز برای هر کارتریج
- مقاومت شیمیایی مدیا در برابر سیالات مختلف
- محدوده دمای کاری و فشار قابل تحمل
- پایداری مکانیکی در برابر تغییرات فشار
- سازگاری با استانداردهای صنایع غذایی، دارویی یا آب آشامیدنی (در صورت نیاز پروژه)
ارزیابی هم‌زمان این پارامترها به مهندسان کمک می‌کند تا مناسب‌ترین فیلتر را برای هر کاربرد انتخاب کنند و از عملکرد پایدار سیستم در بلندمدت اطمینان حاصل شود.
🏆 مهم‌ترین پارامترهای طراحی فیلتر CPP در پروژه‌های بزرگ صنعتی
در پروژه‌های بزرگ تصفیه آب، انتخاب فیلتر cpp تنها بر اساس دقت میکرونی انجام نمی‌شود. مهندسان طراح معمولاً مجموعه‌ای از پارامترهای هیدرولیکی، مکانیکی و اقتصادی را هم‌زمان بررسی می‌کنند تا فیلتر انتخاب‌شده بتواند در تمام طول دوره بهره‌برداری عملکردی پایدار داشته باشد.
یکی از مهم‌ترین این پارامترها شار عبوری (Flux) است. شار، نسبت دبی عبوری به سطح مؤثر فیلتراسیون را نشان می‌دهد. اگر مقدار شار بیش از حد طراحی باشد، سرعت عبور سیال از میان منافذ مدیا افزایش یافته و در نتیجه احتمال گرفتگی سریع، افزایش افت فشار و کاهش راندمان بیشتر خواهد شد. به همین دلیل، در طراحی حرفه‌ای همواره تلاش می‌شود با افزایش سطح مؤثر مدیا یا استفاده از تعداد بیشتری کارتریج، شار در محدوده بهینه نگه داشته شود.
پارامتر مهم دیگر، زمان ماند (Residence Time) آب در مسیر فیلتراسیون است. هرچه توزیع جریان یکنواخت‌تر و زمان تماس آب با مدیا مناسب‌تر باشد، احتمال حذف ذرات ریز افزایش پیدا می‌کند. این موضوع در سیستم‌هایی که کیفیت آب خروجی اهمیت بالایی دارد، نقش تعیین‌کننده‌ای ایفا می‌کند.
از سوی دیگر، طراحی هیدرولیکی هوزینگ نیز باید به گونه‌ای باشد که جریان آب بدون ایجاد نواحی مرده یا کانالیزه شدن، به‌طور یکنواخت از تمام سطح مدیا عبور کند. توزیع نامناسب جریان می‌تواند موجب اشباع زودهنگام بخشی از کارتریج و کاهش ظرفیت واقعی آن شود.
🌊 رفتار هیدرودینامیکی جریان در داخل فیلترهای پلیسه‌ای
جریان سیال در داخل یک CPP Filter بسیار پیچیده‌تر از آن چیزی است که در نگاه اول به نظر می‌رسد. هنگامی که آب وارد هوزینگ می‌شود، ابتدا در فضای اطراف کارتریج توزیع شده و سپس از میان پلیسه‌های مدیا عبور می‌کند.
اگر فاصله بین پلیسه‌ها به‌درستی طراحی نشده باشد، احتمال ایجاد افت فشار موضعی و کاهش راندمان وجود دارد. از طرف دیگر، اگر پلیسه‌ها بیش از حد به یکدیگر نزدیک باشند، در زمان افزایش اختلاف فشار ممکن است به هم بچسبند و سطح مؤثر فیلتراسیون کاهش یابد. به همین دلیل، تولیدکنندگان معتبر با استفاده از فاصله‌دهنده‌ها (Pleat Support) و طراحی دقیق هندسه پلیسه‌ها، جریان را در سراسر سطح مدیا یکنواخت نگه می‌دارند.
یکی دیگر از نکات مهم، جلوگیری از Channeling یا ایجاد مسیرهای ترجیحی برای عبور آب است. اگر آب تنها از بخش محدودی از مدیا عبور کند، بخش زیادی از سطح فیلتر بدون استفاده باقی می‌ماند و راندمان واقعی کاهش می‌یابد. طراحی مناسب هسته مرکزی، استحکام پلیسه‌ها و آب‌بندی صحیح، نقش مهمی در جلوگیری از این پدیده دارند.
🧪 اثر ویژگی‌های شیمیایی آب بر عملکرد فیلتر CPP
اگرچه فیلتر cpp عمدتاً برای حذف ذرات معلق طراحی شده است، اما ویژگی‌های شیمیایی آب نیز می‌توانند بر عملکرد و طول عمر آن تأثیر بگذارند.
به‌عنوان مثال، آب‌هایی که دارای غلظت بالایی از آهن یا منگنز هستند، در صورت اکسید شدن، رسوبات ریزی ایجاد می‌کنند که به‌سرعت منافذ فیلتر را مسدود می‌سازند. همچنین وجود مقادیر زیاد مواد آلی طبیعی، لجن‌های زیستی یا کلوئیدها می‌تواند موجب گرفتگی تدریجی مدیا شود.
در چنین شرایطی، استفاده از پیش‌تصفیه مناسب مانند هوادهی، اکسیداسیون کنترل‌شده، فیلترهای چندرسانه‌ای یا سیستم‌های انعقاد و لخته‌سازی، نقش مهمی در افزایش عمر کارتریج خواهد داشت.
از سوی دیگر، دمای آب نیز بر ویسکوزیته سیال و در نتیجه بر افت فشار تأثیر می‌گذارد. در دماهای پایین، ویسکوزیته افزایش یافته و عبور آب از منافذ مدیا با مقاومت بیشتری همراه خواهد بود. بنابراین در طراحی سیستم‌های صنعتی، محدوده دمای کاری فیلتر باید با شرایط واقعی فرآیند مطابقت داشته باشد.
⚡ نقش فیلتر CPP در کاهش مصرف انرژی سیستم‌های تصفیه آب
یکی از مزایای کمتر مورد توجه فیلتر cpp، تأثیر آن بر مصرف انرژی کل سیستم است. اگر فیلتر دارای سطح مؤثر بالا و افت فشار اولیه کم باشد، پمپ‌ها برای عبور دادن آب از سیستم به انرژی کمتری نیاز خواهند داشت.
افزایش تدریجی افت فشار در اثر تجمع ذرات، موجب افزایش بار کاری پمپ‌ها و در نتیجه افزایش مصرف برق می‌شود. به همین دلیل، انتخاب فیلتر با ظرفیت نگهداری آلودگی مناسب و تعویض آن در زمان صحیح، علاوه بر حفظ کیفیت آب، از افزایش غیرضروری مصرف انرژی نیز جلوگیری می‌کند.
در پروژه‌های بزرگ صنعتی که هزاران مترمکعب آب در شبانه‌روز تصفیه می‌شود، همین کاهش اندک در افت فشار می‌تواند در طول یک سال صرفه‌جویی قابل توجهی در هزینه‌های انرژی ایجاد کند. از این رو، انتخاب صحیح فیلتر نه تنها یک تصمیم فنی، بلکه یک تصمیم اقتصادی نیز محسوب می‌شود.
🏭 جایگاه فیلتر CPP در زنجیره کامل تصفیه آب صنعتی
در یک سامانه استاندارد تصفیه آب صنعتی، فیلتر cpp معمولاً آخرین مرحله فیلتراسیون مکانیکی پیش از ورود آب به تجهیزات حساس است. این جایگاه اهمیت ویژه‌ای دارد، زیرا هرگونه ذره باقی‌مانده می‌تواند موجب گرفتگی یا آسیب به ممبران‌ها، شیرهای کنترلی، نازل‌ها و تجهیزات دقیق شود.
یک آرایش متداول می‌تواند شامل مراحل زیر باشد:
- آشغال‌گیر یا صافی اولیه
- فیلتر شنی یا چندرسانه‌ای
- فیلتر کربن فعال
- سیستم تزریق مواد شیمیایی (در صورت نیاز)
- فیلتر CPP
- پمپ فشار قوی
- ممبران اسمز معکوس (RO)
- واحدهای پولیش نهایی مانند UV یا رزین‌های تبادل یونی
این ترتیب باعث می‌شود بار آلودگی به‌صورت مرحله‌ای کاهش یابد و هر تجهیز در بهترین شرایط عملیاتی خود کار کند.

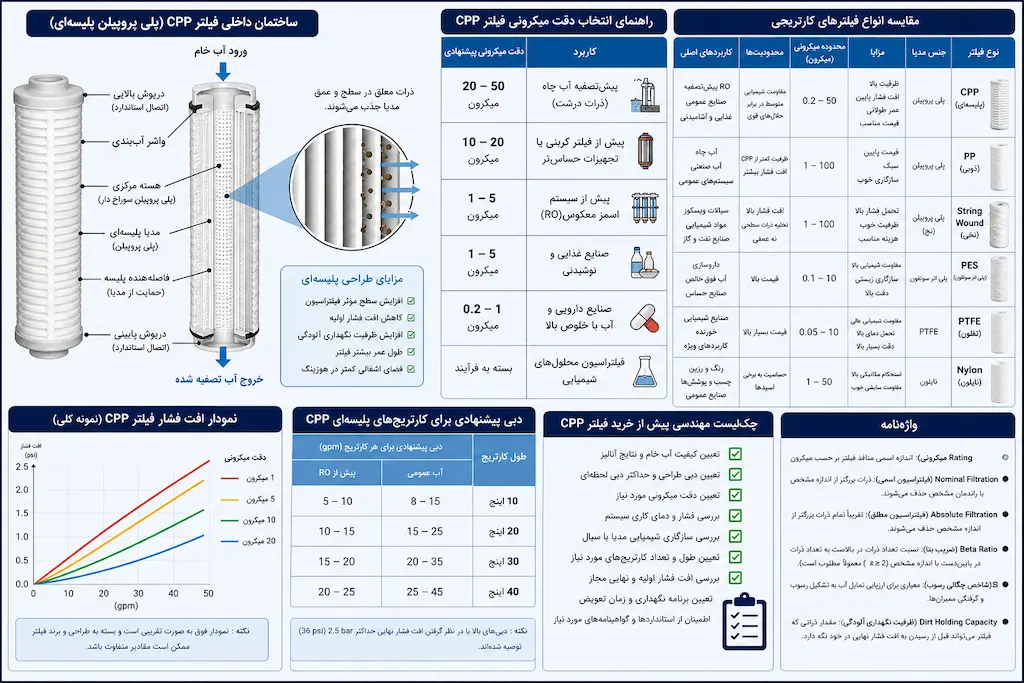

📊 جدول مهندسی انتخاب دقت میکرونی فیلتر CPP در صنایع مختلف
یکی از مهم‌ترین پرسش‌های مهندسان بهره‌برداری این است که برای هر کاربرد، چه دقت میکرونی مناسب‌تر است. پاسخ این سؤال به کیفیت آب خام، نوع آلاینده، حساسیت تجهیزات پایین‌دست و الزامات فرآیند بستگی دارد. جدول زیر یک راهنمای عمومی برای انتخاب دقت فیلتراسیون است.
| کاربرد | دقت میکرونی پیشنهادی | هدف اصلی |
|---|---|---|
| پیش‌تصفیه آب چاه با ذرات نسبتاً درشت | ۲۰ تا ۵۰ میکرون | حذف شن، ماسه و رسوبات اولیه |
| پیش از فیلتر کربنی یا تجهیزات حساس‌تر | ۱۰ تا ۲۰ میکرون | کاهش بار ذرات معلق |
| پیش از سیستم اسمز معکوس (RO) | ۱ تا ۵ میکرون | محافظت از ممبران‌ها |
| صنایع غذایی و نوشیدنی | ۱ تا ۵ میکرون | حذف ذرات معلق و بهبود شفافیت |
| صنایع دارویی و آب با خلوص بالا | ۰٫۲ تا ۱ میکرون | حذف ذرات بسیار ریز و آماده‌سازی برای مراحل نهایی |
| فیلتراسیون محلول‌های شیمیایی | بسته به فرآیند | حفظ کیفیت محصول و محافظت از تجهیزات |
نکته مهندسی: انتخاب دقت میکرونی تنها بر اساس این جدول کافی نیست و باید با توجه به نتایج آنالیز آب، دبی سیستم، فشار کاری و دستورالعمل سازنده تجهیزات انجام شود.
⚗️ مقاومت شیمیایی فیلترهای پلی‌پروپیلنی (CPP) در برابر سیالات مختلف
یکی از مزیت‌های اصلی فیلتر cpp، مقاومت مناسب پلی‌پروپیلن در برابر طیف وسیعی از مواد شیمیایی است. با این حال، این مقاومت مطلق نیست و باید با شرایط واقعی فرآیند تطبیق داده شود.
به طور کلی:
- مقاومت بسیار خوب: آب، آب آشامیدنی، آب صنعتی، محلول‌های نمکی، بسیاری از اسیدهای رقیق، بسیاری از بازهای رقیق.
- مقاومت خوب تا متوسط: برخی شوینده‌های صنعتی و محلول‌های فرآیندی با غلظت کنترل‌شده.
- نیازمند بررسی تخصصی: حلال‌های آلی قوی، مواد اکسیدکننده بسیار قوی و سیالات با دمای بالا.
در پروژه‌های صنعتی، توصیه می‌شود پیش از انتخاب نهایی، سازگاری شیمیایی مدیا با سیال فرآیندی بررسی شود تا از کاهش عمر فیلتر یا تغییر خواص مکانیکی آن جلوگیری گردد.
📏 انتخاب طول و تعداد کارتریج‌های فیلتر CPP
یکی از تصمیم‌های مهم در طراحی هوزینگ، انتخاب طول و تعداد کارتریج‌ها است. استفاده از تعداد کافی کارتریج، سرعت عبور آب از هر فیلتر را کاهش می‌دهد و افت فشار اولیه را در محدوده مطلوب نگه می‌دارد.
در عمل، کارتریج‌ها معمولاً در طول‌های استاندارد مانند ۱۰، ۲۰، ۳۰ و ۴۰ اینچ تولید می‌شوند. انتخاب طول مناسب به عواملی مانند دبی سیستم، فضای نصب، ظرفیت هوزینگ و برنامه نگهداری بستگی دارد.
برای مثال، در سامانه‌هایی با دبی بالا، به‌جای استفاده از تعداد کم کارتریج با بارگذاری زیاد، معمولاً از تعداد بیشتری کارتریج استفاده می‌شود تا:
- افت فشار کاهش یابد،
- ظرفیت نگهداری آلودگی افزایش پیدا کند،
- عمر مفید فیلترها بیشتر شود،
- و توزیع جریان یکنواخت‌تر باشد.
📋 چک‌لیست مهندسی پیش از خرید فیلتر CPP
پیش از انتخاب و خرید فیلتر cpp، بهتر است موارد زیر به‌صورت نظام‌مند بررسی شوند:
- نوع کاربرد (آب صنعتی، آب آشامیدنی، صنایع غذایی، دارویی و …)
- کیفیت آب خام و نتایج آنالیز شیمیایی و فیزیکی
- دبی طراحی و حداکثر دبی لحظه‌ای
- فشار و دمای کاری سیستم
- دقت میکرونی مورد نیاز
- ظرفیت نگهداری آلودگی مورد انتظار
- جنس مدیا و سازگاری شیمیایی با سیال
- ابعاد و استاندارد اتصال کارتریج
- مشخصات هوزینگ و تعداد کارتریج‌ها
- برنامه نگهداری و روش پایش اختلاف فشار
استفاده از چنین چک‌لیستی احتمال انتخاب نادرست را کاهش داده و به افزایش قابلیت اطمینان سیستم کمک می‌کند.
📖 واژه‌نامه تخصصی (Glossary) فیلتر CPP و سیستم‌های فیلتراسیون
🔹 Absolute Filtration (فیلتراسیون مطلق)
روشی از فیلتراسیون که در آن فیلتر قادر است تقریباً تمام ذرات بزرگ‌تر از اندازه مشخص را حذف کند. این نوع فیلتراسیون در صنایع دارویی، الکترونیک، بیوتکنولوژی و تولید آب فوق‌خالص کاربرد فراوان دارد.
🔹 Beta Ratio (ضریب بتا)
شاخصی برای ارزیابی راندمان واقعی فیلتر در حذف ذرات با اندازه مشخص. هرچه مقدار ضریب بتا بیشتر باشد، توانایی فیلتر در حذف ذرات بالاتر است.
🔹 Cartridge Filter (فیلتر کارتریجی)
نوعی فیلتر استوانه‌ای که برای حذف ذرات معلق از آب، مایعات و برخی گازها استفاده می‌شود و در هوزینگ مخصوص نصب می‌گردد.
🔹 Channeling (کانالیزه شدن جریان)
پدیده‌ای که در آن سیال از مسیرهای خاصی در مدیای فیلتر عبور می‌کند و تمام سطح فیلتر مورد استفاده قرار نمی‌گیرد. این موضوع باعث کاهش راندمان فیلتراسیون می‌شود.
🔹 Contaminant (آلاینده)
هر نوع ذره، رسوب، ماده آلی، ماده معدنی یا میکروارگانیسم که کیفیت آب یا سیال را کاهش دهد.
🔹 Differential Pressure (ΔP) – اختلاف فشار
اختلاف فشار بین ورودی و خروجی فیلتر که نشان‌دهنده میزان گرفتگی کارتریج است. افزایش این مقدار معمولاً نشان می‌دهد که زمان تعویض فیلتر فرا رسیده است.
🔹 Dirt Holding Capacity (ظرفیت نگهداری آلودگی)
حداکثر مقدار ذرات معلقی که یک فیلتر می‌تواند پیش از رسیدن به افت فشار نهایی در خود نگه دارد.
🔹 Downstream Equipment (تجهیزات پایین‌دست)
تجهیزاتی که پس از فیلتر در مسیر جریان قرار دارند؛ مانند ممبران‌های اسمز معکوس، شیرهای کنترلی، تجهیزات UV و رزین‌های تبادل یونی.
🔹 Filter Housing (هوزینگ فیلتر)
محفظه‌ای که کارتریج فیلتر در داخل آن نصب می‌شود و وظیفه هدایت جریان و آب‌بندی سیستم را بر عهده دارد.
🔹 Filtration Efficiency (راندمان فیلتراسیون)
درصد ذراتی که توسط فیلتر از جریان سیال حذف می‌شوند.
🔹 Flow Rate (دبی جریان)
حجم سیالی که در واحد زمان از فیلتر عبور می‌کند و معمولاً با واحدهایی مانند مترمکعب بر ساعت (m³/h) یا لیتر بر دقیقه (L/min) بیان می‌شود.
🔹 Flux (شار فیلتراسیون)
نسبت دبی عبوری به سطح مؤثر فیلتر که یکی از شاخص‌های مهم در طراحی سیستم‌های فیلتراسیون است.
🔹 Fouling (گرفتگی یا فولینگ)
تجمع تدریجی ذرات، مواد آلی، رسوبات یا میکروارگانیسم‌ها روی سطح مدیای فیلتر یا ممبران که باعث کاهش راندمان و افزایش افت فشار می‌شود.
🔹 Micron (میکرون)
واحد اندازه‌گیری بسیار کوچک معادل یک‌هزارم میلی‌متر (۰٫۰۰۱ میلی‌متر یا ۱۰⁻⁶ متر) که برای بیان اندازه منافذ فیلتر و ذرات معلق استفاده می‌شود.
🔹 Micron Rating (دقت میکرونی)
اندازه اسمی یا مطلق ذراتی که فیلتر قادر به حذف آن‌ها است. برای مثال، فیلتر ۵ میکرون برای حذف ذراتی در حدود ۵ میکرون طراحی شده است.
🔹 Nominal Filtration (فیلتراسیون اسمی)
نوعی فیلتراسیون که در آن فیلتر بخش عمده‌ای از ذرات با اندازه مشخص را حذف می‌کند، اما حذف کامل همه ذرات هم‌اندازه تضمین نمی‌شود.
🔹 Pleated Filter (فیلتر پلیسه‌ای)
فیلتری که مدیای آن به‌صورت چین‌خورده طراحی شده است تا سطح مؤثر فیلتراسیون افزایش یابد و ظرفیت نگهداری آلودگی بیشتر شود.
🔹 Polypropylene (PP) (پلی‌پروپیلن)
یک پلیمر مقاوم در برابر بسیاری از مواد شیمیایی که به‌طور گسترده در ساخت مدیای فیلترهای کارتریجی استفاده می‌شود.
🔹 Pressure Drop (افت فشار)
کاهش فشار سیال هنگام عبور از فیلتر که با تجمع ذرات در مدیا افزایش می‌یابد.
🔹 Residence Time (زمان ماند)
مدت زمانی که سیال در داخل فیلتر یا یک واحد فرآیندی باقی می‌ماند و بر راندمان حذف ذرات تأثیر می‌گذارد.
🔹 Reverse Osmosis (RO) (اسمز معکوس)
فرآیندی غشایی برای حذف نمک‌های محلول، آلاینده‌ها و ذرات بسیار ریز از آب که به پیش‌تصفیه مناسب، از جمله استفاده از فیلترهای کارتریجی، نیاز دارد.
🔹 SDI (Silt Density Index) (شاخص چگالی رسوب)
شاخصی برای ارزیابی میزان ذرات ریز و کلوئیدی موجود در آب و بررسی احتمال گرفتگی ممبران‌های اسمز معکوس.
🔹 Suspended Solids (مواد جامد معلق)
ذراتی که به‌صورت معلق در آب وجود دارند و موجب افزایش کدورت می‌شوند.
🔹 Total Suspended Solids (TSS) (کل مواد جامد معلق)
مقدار کل ذرات معلق موجود در آب که معمولاً بر حسب میلی‌گرم بر لیتر (mg/L) اندازه‌گیری می‌شود.
🔹 Turbidity (کدورت)
شاخصی برای بیان میزان ذرات معلق موجود در آب که معمولاً با واحد NTU اندازه‌گیری می‌شود.
🔹 Void Volume (حجم فضای خالی)
فضای موجود بین الیاف یا پلیسه‌های مدیا که امکان عبور آب و ذخیره ذرات معلق را فراهم می‌کند.
🔹 Wetted Materials (مواد در تماس با سیال)
تمام اجزای فیلتر که در حین عملکرد با آب یا سیال فرآیندی تماس مستقیم دارند و باید از نظر سازگاری شیمیایی بررسی شوند.
اگر به دنبال مقالات علمی در این زمینه هستید لطفا ازاین لینک دیدن کنید
